Lambda Anzeige für den Mini for english version click here |
|
|
|
|
|
Speziell für leistungsgesteigerte Minis empfiehlt es sich zumindest mal für eine Weile den Lambda-Wert zu überwachen, da ein zu mager laufender Motor in kürzester Zeit das Zeitliche segnet. Leider erlaubt die Einspritzanlage keinen direkten Zugriff auf derartige Daten, daher müssen wir das jetzt mal selber machen. http://www.taunus-biker.de/~mdvp/Lambda/Lambda.html Ich fand die Idee ganz interessant, und so entstand in wenigen Tagen eine prima Lambda Anzeige zum Einbau in den Mini. Natrlich funktionier die Anzeige auch bei allen anderen Fahrzeugen mit einer Standard Lambda-Sonde. Hier mal ein Eindruck, wie der Prototyp im Auto arbeitete. Gut zu erkennen ist das Regelverhalten der Einspritzanlage im Standgas. Da wie in den meisten Autos auch im Mini eine sogenannte Sprungsonde eingebaut ist, muss die stark nichtlineare Kennlinie mittels eines Mikroprozessors liniarisiert werden. |
|
|
>
|
|
|
Das ursprüngliche Konzept musste für diese Anzeige jedoch von Grund auf überarbeitet werden. Die alten Prozessoren waren nicht mehr erhältlich und eine rein Text-basierte Anzeige macht bei den sich schnell ändernen Werten keinen Sinn. Daher haben wir noch eine leicht ablesbare Analoganzeige hinzugefügt. Der Atmel Prozessor vom Typ ATMega-8 verfügt über einen 10bit A/D Wandler und ist mit 16MHz getaktet pfeilschnell, zumal das ganze Programm in Assembler geschrieben wurde. |
|
|
Da es mit dem Platz im Mini nicht so gut aussieht, musste eine kleinere Version der Anzeige her, die man z.B. im Aschenbecher-Ausschnitt unter bringen kann. Hier ein Bild wie das aussehen könnte. |
|
|
 >
|
|
|

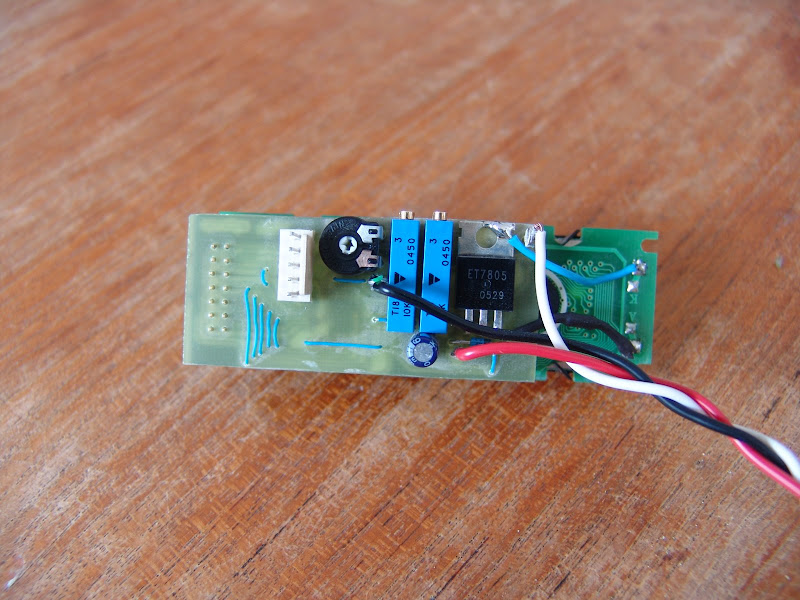

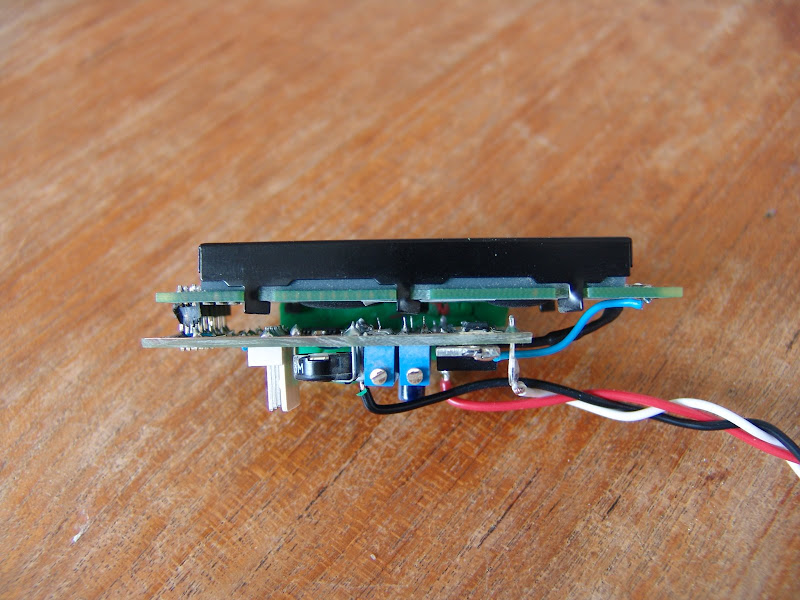

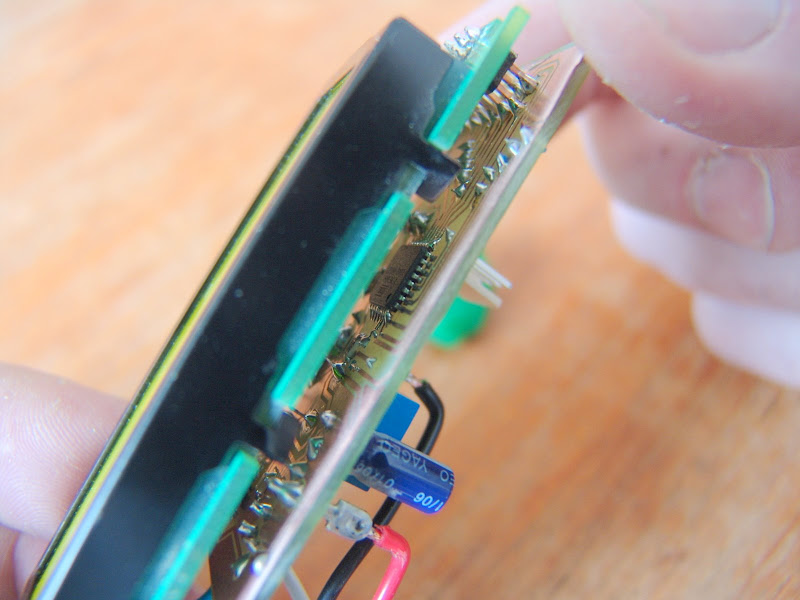

Und hier noch ein paar Bilder des fertigen Prototyps. |
|
|
 >
|
|
|
 >
|
|
|
 >
|
|
|
 >
|
